a．可以得到超音頻淬火機(jī)組織均勻、力學(xué)性能均勻的珠光體。

    b．某些合金鋼，如W18Cr4V等，超音頻淬火機(jī)采用等溫退火可以得到珠光體組織，或使其生產(chǎn)周期縮短。

    c．超音頻淬火機(jī)采用等溫退火可以使采用一般退火方法得不到珠光體組織的鋼能夠得到珠光體組織．以利于切削加工。

    d．在超音頻淬火機(jī)等溫退火時(shí)，降低保溫溫度，增加奧氏體過(guò)冷度，可得到組織均勻而晶粒細(xì)小的細(xì)密珠光體。

    超音頻淬火機(jī)擴(kuò)散退火又稱均勻化退火，它是將鋼錠、鑄件、鍛件等 加熱到高溫并長(zhǎng)時(shí)間保溫，然后緩慢冷卻的退火工藝。

    超音頻淬火機(jī)擴(kuò)散退火的加熱溫度一般選在鋼的熔點(diǎn)以下100～200℃，加熱溫度很高，通常為A。，或A。。以上150～300℃，超音頻淬火機(jī)具體加熱溫度視偏析程度和鋼種而定，碳鋼一般為1100 N1200℃，合金鋼多采用1200～1300℃，一般為1050～1150℃。保溫時(shí)間也與偏析程度和鋼種有關(guān)，通常可按截面厚度計(jì)算，每25mm保留30～60min或每Imm保溫1.5～2.5min；此外，還可按裝爐量大小而定，一般擴(kuò)散退火時(shí)間為10～15h。

    超音頻淬火機(jī)擴(kuò)散退火的目的主要是消除鑄錠或鑄件在凝固過(guò)程中產(chǎn)生的枝晶偏析及區(qū)域偏析，使成分和組織均勻化，以減少工件化學(xué)成分和組織不均勻程度。

    由于超音頻淬火機(jī)擴(kuò)散退火的加熱溫度高、時(shí)間長(zhǎng)，晶粒必然粗大，因此， 擴(kuò)散退火后必須再進(jìn)行*退火或正火，使組織重新細(xì)化。

超音頻淬火機(jī)床缺點(diǎn)與調(diào)質(zhì)處理的關(guān)聯(lián)

河北超音頻淬火機(jī)床廠家避免加熱時(shí)產(chǎn)生裂紋

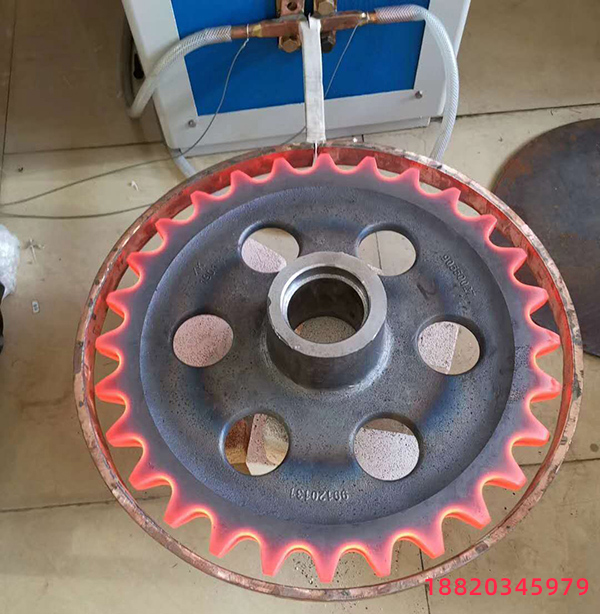

超音頻淬火機(jī)-感應(yīng)淬火效果好
